Prisma de paloma Tiene dos aplicaciones. La principal es como rotador. Permite rotar una imagen sin desviar el haz. Al rotar el prisma sobre el rayo paralelo de entrada un ángulo determinado, la imagen rota el doble de ese ángulo. Es fundamental que la aplicación se utilice con haces paralelos o colimados, y que la gran superficie reflectante cuadrada se mantenga muy limpia. Otra aplicación es como retrorreflector, actuando como un prisma de ángulo recto.
  |
Número de artículo :
Dove PrismOrigen del producto :
FuZhouEspecificaciones del prisma Dove estándar:
| Material: | Vidrio óptico BK7 Grado A |
| Tolerancia de dimensión: | +0,0,-0,2 mm |
| Llanura: | λ/4 a 632,8 nm |
| Calidad de la superficie: | 60-40 |
| Apertura clara: | >80% |
| Bisel: | 0,2 mm a 0,5 mm x 45° |
| Tolerancia de ángulo: | ±3 minutos de arco |

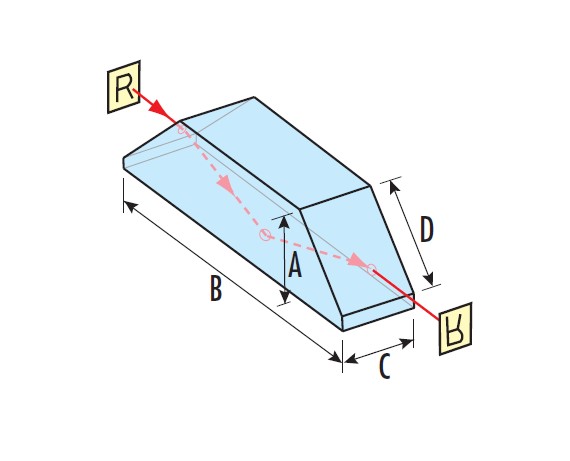

Productos estándar:
|
N.º de pieza |
A (mm) |
B (mm) |
Mmm) |
|
DVP0101 |
21.1 |
5.0 |
5.0 |
|
DVP0102 |
42.3 |
10.0 |
10.0 |
|
DVP0103 |
63.4 |
15.0 |
15.0 |
|
DVP0104 |
80.0 |
20.0 |
20.0 |
¿Qué es un prisma Dove?
Un prisma Dove es un elemento óptico especializado, típicamente un prisma truncado de ángulo recto. La luz que entra en él sufre reflexión interna. Una característica notable es que, al girar el prisma alrededor del eje óptico, la imagen gira el doble del ángulo de rotación del prisma, lo que lo hace único en los sistemas ópticos.
¿Para qué sirve un prisma Dove?
Se emplea en imágenes ópticas para rotar o ajustar la orientación de la imagen. En instrumentos de precisión, corrige la distorsión o alinea las imágenes. También se utiliza en experimentos ópticos para estudiar la luz y las propiedades de rotación de la imagen, optimizando las trayectorias ópticas y garantizando la calidad de la imagen.
