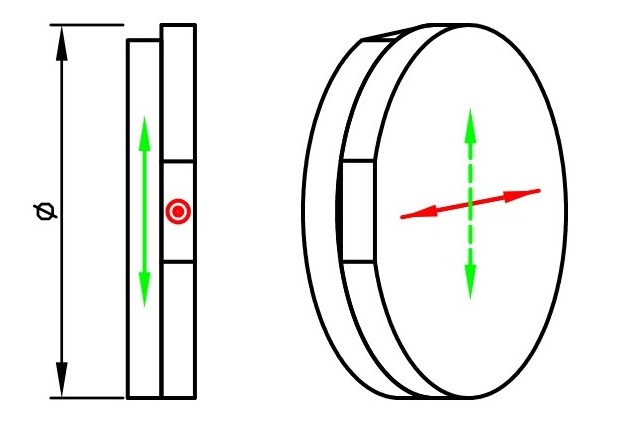

Retardador de banda ancha de sustrato compuesto de cuarzo MgF₂

Placa de onda acromática

Polarizador Glan Taylor es un dispositivo que produce luz polarizada linealmente a partir de luz de otros estados de polarización. Consiste en dos prismas del mismo material de birrefringencia que están separados por un espacio de aire. El polarizador Glan Taylor dividirá un haz no polarizado entrante en rayos de haz, uno es el extraordinario que se transmite a través del otro lado, otro es el rayo ordinario que se refleja y absorbe totalmente internamente.   Características: Espaciado por aire Cerca de Brewster's Angle Cutting Alta pureza de polarización De longitud corta Adecuado para aplicaciones de potencia media-baja

Prismas láser Glan Es un polarizador Glan Taylor especialmente diseñado para aplicaciones de alta energía. El lateral de la carcasa cuenta con dos orificios. El rayo ordinario se refleja en un ángulo y sale del polarizador por uno de ellos.   Características: Espaciado por aire Cerca de Brewster's Angle Cutting Alta pureza de polarización Montado con ventana de escape Adecuado para aplicaciones de alta potencia

Polarizador Wollaston Puede separar un haz incidente en dos rayos: uno extraordinario y otro ordinario, con un ángulo de desviación que depende de la longitud de onda. Ambos rayos se transmiten a través de la otra superficie. Características:Cementado o contactado ópticamenteSeparar haces ordinarios y extraordinarios en un ángulo determinadoAdecuado para aplicaciones de baja potencia y donde se requiere una gran desviación.

Polarizador Rochon separa el haz incidente en rayo ordinario y rayo extraordinario como el polarizador Wollaston, pero el rayo extraordinario se transmite directamente, mientras que el ordinario se transmite con un ángulo de desviación. Características:Contacto ópticoAlta pureza de polarizaciónAdecuado para aplicaciones de baja o alta potencia

Polarizador láser Glan de alta transmisión Es un polarizador especialmente diseñado, basado en el cristal de corte Brewster, que puede mejorar la transmisión de un valor normal de >85 % a un 95 %. Este polarizador puede fabricarse tanto con calcita como con YVO4.   Características: Espaciado por aire Todos los cortes angulares de Brewster Alta pureza de polarización Montado con ventana de escape Adecuado para aplicaciones de alta potencia Alta transmisión Entrada de ángulo de Brewster

Polarizador Glan Thompson Consiste en dos prismas de calcita idénticos, unidos. El rayo extraordinario se transmite, mientras que el rayo ordinario se desvía y absorbe.   Características: Cementado Campo de ángulo de aceptación amplio Adecuado para aplicaciones de bajo consumo

Cubos divisores de haz polarizadores Glan Thompson utiliza dos prismas de calcita cementada para separar la luz no polarizada en haces polarizados s (desviados 45°) y polarizados p (transmitidos) con una transmisión del 90 %+ en una carcasa metálica rectangular, ideal para aplicaciones que requieren estados de polarización lineal dual como interferometría y sistemas láser.   Características: Cementado Alta pureza de polarización Alta transmisión Adecuado para aplicaciones de bajo consumo Rayos O y rayos E divididos a 45 grados

Desplazador de haz de polarización Se utiliza para separar un haz no polarizado en dos haces de salida polarizados ortogonalmente y paralelos. La polarización ordinaria se transmite directamente, mientras que la extraordinaria se aleja del haz ordinario. Puede utilizarse como divisor de haz polarizador. El desplazador de haz polarizador también puede utilizarse para combinar dos haces polarizados ortogonalmente. Los materiales más utilizados para el desplazador de haz polarizador son el vanadato de itrio (YVO₄), el a-BBO, la calcita, etc.Características:Longitud de onda de trabajo 350-4000 nmYVO4, a-BBO, Calcita disponibleSalidas polarizadas ortogonalmente, salidas paralelas a la entradaAlta tasa de extinción (>105)

Placa de onda de orden múltiple Significa que la retardancia de una trayectoria de luz experimentará un cierto número de desplazamientos de longitud de onda completa, además de la retardancia de diseño fraccional. El espesor de la placa de onda multiorden siempre ronda los 0,5 mm. En comparación con la placa de onda de orden cero, la placa de onda multiorden es más sensible a los cambios de longitud de onda y temperatura. Sin embargo, son más económicas y se utilizan ampliamente en muchas aplicaciones donde el aumento de la sensibilidad no es crítico.   Características: Espesor: 0,2-0,5 mm Umbral de daño alto Mejor ancho de banda de temperatura Bajo costo

Placa de onda de orden cero cementada Está formada por dos placas de cuarzo con sus ejes rápidos cruzados, cementadas con epoxi UV. La diferencia de espesor entre ambas placas determina el retardo. Las placas de onda de orden cero presentan una dependencia considerablemente menor de la temperatura y los cambios de longitud de onda que las placas de onda de orden múltiple.   Características: Cementado con epoxi Espesor 1,5~2 mm Placas de doble retardo Ancho de banda espectral amplio Amplio ancho de banda de temperatura

Placa de onda de orden cero con contacto óptico Está formada por dos placas de cuarzo con sus ejes rápidos cruzados. Ambas placas se construyen mediante contacto óptico y la trayectoria óptica no contiene epoxi. La diferencia de espesor entre las dos placas determina el retardo. Las placas de onda de orden cero presentan una dependencia considerablemente menor de la temperatura y los cambios de longitud de onda que las placas de onda de orden múltiple.   Características: Contacto óptico Espesor 1,5~2 mm Placas de doble retardo Ancho de banda espectral amplio Amplio ancho de banda de temperatura Umbral de daño alto

Placa de onda de orden cero espaciada por aire Está formada por dos placas de cuarzo instaladas en un soporte, creando un espacio de aire entre ellas. La diferencia de espesor entre ambas determina el retardo. Las placas de onda de orden cero presentan una dependencia considerablemente menor de la temperatura y los cambios de longitud de onda que las placas de onda multiorden.   Características: Espaciado por aire Espesor 1,5~2 mm Placas de doble retardo Ancho de banda espectral amplio Amplio ancho de banda de temperatura Umbral de daño alto Recubierto y montado con AR

Este tipo de placa de onda de orden cero está construida con una placa de onda de orden cero real y un sustrato BK7, ya que la placa de onda es muy delgada y se daña fácilmente, la función de la placa BK7 es fortalecer la placa de onda.   Características: Ancho de banda espectral amplio Amplio ancho de banda de temperatura Ancho de banda de gran angular Cementado por Expoy

Placa de onda de doble longitud de onda Es un componente óptico avanzado diseñado para controlar con precisión los estados de polarización de dos longitudes de onda láser distintas. Se utiliza ampliamente en tecnología láser, sistemas ópticos no lineales e instrumentos ópticos de precisión. Su función principal es proporcionar un retardo de fase predefinido en dos longitudes de onda específicas, optimizando la eficiencia de conversión de polarización y satisfaciendo las necesidades de sistemas ópticos complejos.

Placa de onda acromática Es similar a la placa de onda de orden cero, excepto que ambas placas están hechas de diferentes cristales birrefringentes. Dado que la dispersión de la birrefringencia de ambos materiales es diferente, es posible especificar los valores de retardo en un amplio rango de longitudes de onda. Por lo tanto, el retardo será menos sensible a los cambios de longitud de onda. En otras palabras, puede utilizarse en un amplio rango de longitudes de onda.   Características: Disponible con cemento epoxi o espaciado por aire Ancho de banda muy amplio

Rotores de polarización de cuarzo Ofrecen una rotación de 45° o 90° en varias longitudes de onda láser comunes. El eje óptico de un rotador de polarización es perpendicular a la cara pulida de la óptica. Como resultado, la orientación de la luz polarizada linealmente entrante gira a medida que se propaga a través del dispositivo. MT-Optics, Inc. ofrece rotadores para zurdos y diestros.

Divisores de haz cúbicos polarizadores Divide haces de luz polarizada aleatoriamente en dos componentes ortogonales y lineales. La luz polarizada en S se refleja a 90°, mientras que la luz polarizada en P se transmite. Cada divisor de haz consta de un par de prismas de ángulo recto de alta tolerancia y precisión, unidos mediante un revestimiento dieléctrico sobre la hipotenusa de uno de ellos.

Cubo divisor de haz no polarizante Consiste en un par de prismas de ángulo recto de precisión y alta tolerancia, cementados con un recubrimiento dieléctrico metálico sobre la hipotenusa de uno de ellos. La baja dependencia de la polarización del recubrimiento dieléctrico metálico permite que la transmisión y la reflexión para los estados de polarización S y P se encuentren dentro del 5% entre sí. Esto significa que no modificarán el estado de polarización del haz incidente. Ofrecemos divisores de haz cúbicos no polarizantes (NPBS) de banda ancha y de longitud de onda única. Se ha aplicado un recubrimiento antirreflectante a cada cara del divisor de haz para lograr la máxima eficiencia de transmisión en el rango de longitud de onda adecuado.

aislador óptico Es una combinación de un cubo divisor de haz de polarización (PBS) y una placa de cuarto de onda de cuarzo cristalino. La luz incidente es polarizada linealmente por el PBS y convertida a polarización circular por la placa de cuarto de onda. Si alguna porción del haz emergente se refleja de vuelta en el aislador, la placa de cuarto de onda convierte el haz reflejado en un haz polarizado linealmente, perpendicular al haz de entrada. Este haz es entonces bloqueado por el PBS y no regresa a la entrada del sistema. Característica:Bloquear la retroalimentación ópticaAislamiento pasivo de luz polarizada linealmenteAlto aislamientoCumple con RoHS

Polarizador lineal de película delgada Compuesto por sustratos de vidrio N-BK7 frontal y posterior con una película polarizadora lineal intermedia, este componente ofrece dos opciones de montaje: anillo de retención y soporte giratorio. La orientación del eje de transmisión es uniforme en toda la superficie óptica, lo que permite la generación de un haz de luz polarizado linealmente con una dirección de polarización específica. Garantiza una alta tasa de extinción y funciona eficazmente en un amplio rango de ángulos de incidencia.
