Una placa de ondaestá hecho de un material que presenta birrefringencia y es un dispositivo óptico en el que las caras pulidas contienen el eje óptico. Las velocidades de lo extraordinario y ordinario rayos a través de los materiales birrefringentes varían inversamente con su refracción índices. La diferencia de velocidades da lugar a una fase diferencia cuando los dos haces se recombinan. En cualquier longitud de onda específica, la diferencia de fase está determinada por el grosor de la lámina de onda.
Una lámina de media onda hace girar la luz polarizada linealmente hacia cualquier dirección deseada. orientación. El ángulo de rotación es el doble del ángulo entre el incidente luz polarizada y eje óptico.
placa de cuarto de onda
Cuando está polarizado linealmente La luz se introduce a 45 grados del eje de una lámina de cuarto de onda, la salida es circularmente polarizado,similarmente, La luz incidente polarizada circularmente se transforma en luz polarizada linealmente.
LPlaca de onda de bajo orden (multiorden)
Mmúltiple La placa de onda de orden significa que retardo oLa trayectoria de la luz experimentará un cierto número de desplazamientos de longitud de onda completa, además de la retardancia de diseño fraccional. El grosor de la lámina de onda de múltiples órdenes es siempre de aproximadamente 0,5 mm. En comparación con la lámina de onda de orden cero, la lámina de onda de múltiples órdenes es más sensible a los cambios de longitud de onda y temperatura. Sin embargo, son menos costosas y se utilizan ampliamente en muchas aplicaciones donde la mayor sensibilidad no es crítica.
Características:
Espesor: 0,2-0,5 mm
Umbral de daño alto
Mejor ancho de banda de temperatura
Bajo costo
placa de onda de doble longitud de onda
La lámina de onda de doble longitud de onda es una lámina de onda múltiple que proporciona una retardancia específica en dos longitudes de onda diferentes.
placa de onda de orden cero
La lámina de onda de orden cero está diseñada para proporcionar una retardancia de cero ondas completas, más la deseado fracciónLa lámina de onda de orden cero muestra un mejor rendimiento que las láminas de onda de orden múltiple, tiene un ancho de banda amplio y una menor sensibilidad a cambios de temperatura y longitud de onda.
Placa de onda de orden cero cementada con epoxi
Placa de onda de orden cero cementada con epoxi La lámina de onda de orden cero cementada está construida con dos placas de cuarzo con su eje rápido. cruzadoLas dos placas están unidas con epoxi UV. La diferencia de espesor entre las dos placas determina el retardo. Las láminas de onda de orden cero ofrecen una dependencia sustancialmente menor de la temperatura y el cambio de longitud de onda que las láminas de onda de múltiples órdenes.
Características:
Cementado con epoxi
Espesor 1,5~2 mm
Placas de doble retardo
Ancho de banda espectral amplio
Amplio ancho de banda de temperatura
Lámina de onda de orden cero con contacto óptico
Lámina de onda de orden cero con contacto óptico Está construido con dos placas de cuarzo cuyos ejes rápidos se cruzan. Las dos placas se construyen mediante un método de contacto óptico, y la trayectoria óptica está libre de epoxi. La diferencia de espesor entre las dos placas determina el retardo. Cero Las láminas de onda de primer orden ofrecen una dependencia sustancialmente menor de la temperatura y del cambio de longitud de onda que las láminas de onda de múltiples órdenes.
Características:
Espacio de aire
Espesor 1,5~2 mm
Placas de doble retardo
Ancho de banda espectral amplio
Amplio ancho de banda de temperatura
Umbral de daño alto
Mcontado

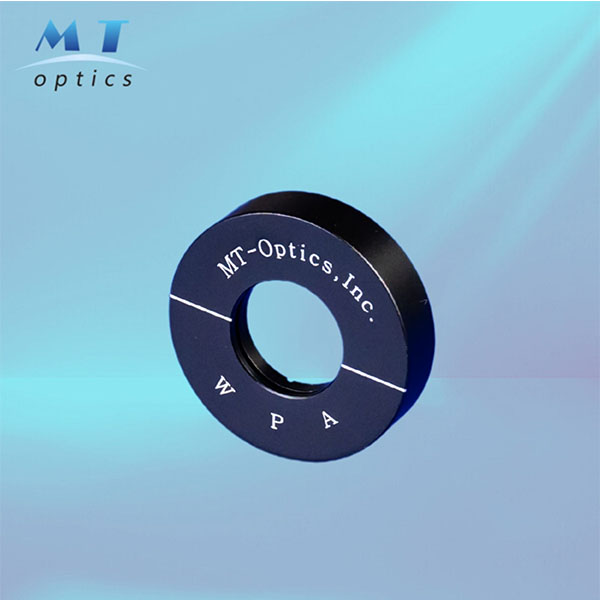

Lámina de onda de orden cero con espacio de aire
La lámina de onda de orden cero con separación de aire se construye con dos placas de cuarzo montadas en un soporte, formando un espacio de aire entre ellas. La diferencia de espesor entre las dos placas determina el retardo. Las láminas de onda de orden cero presentan una dependencia de la temperatura y de la longitud de onda considerablemente menor que las láminas de onda de múltiples órdenes.
Características:
Espacio de aire
Espesor 1,5~2 mm
Placas de doble retardo
Ancho de banda espectral amplio
Amplio ancho de banda de temperatura
Umbral de daño alto
Montado
Placa de onda cementada de orden cero verdadero
Este tipo de lámina de onda de orden cero está construida con una verdadera lámina de onda de orden cero y un sustrato BK7. Como la lámina de onda es muy delgada y fácil de dañar, la función de la placa BK7 es reforzar la placa de onda.
Características:
Consolidado por Expoy
Ancho de banda espectral amplio
Amplio ancho de banda de temperatura
Ancho de banda de gran angular
Placa de onda de orden cero verdadero - Placa simple
Características:
Plato único
Ancho de banda de gran angular
Amplio ancho de banda de temperatura
Ancho de banda de longitud de onda amplio
Umbral de daño alto
Espesor fino: 0,04-0,09 micras
