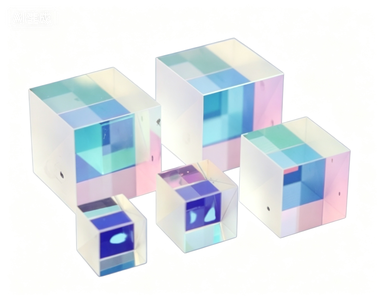

Nuestro El cubo divisor de haz polarizador (PBS) está compuesto por un par de prismas de ángulo recto de alta precisión y tolerancia cementados. juntos. Uno de los prismas tiene un recubrimiento metálico-dieléctrico parcialmente reflectante aplicado a su hipotenusa. La luz incidente debe entrar en el prisma wila hipotenusa recubierta para minimizar la potencia que pasa a través del cemento óptico. El PBS puede dividir el haz no polarizado en dos componentes ortogonales y polarizadas linealmente. La luz polarizada en P se transmite, mientras que la luz polarizada en S se refleja, ambasiLa absorción es insignificante. La relación de extinción es mejor que 1000:1 para divisores de haz fabricados con vidrio N-BK7, y mejor que 100.1 para divisores de haz hechos con sílice fundida UV. Se recomienda el uso de estos cubos. en sistemas láser pulsados y para la purificación de la polarización en láseres multimodo de alta potencia.
SOLICITUDES
WSS
Aplicaciones láser
Sistemas de comunicación por fibra óptica
Componentes de 40 G/100 G
CUBO DIVISOR DE HAZ POLARIZADOR
Dimensiones
Especificación común
Material | N-BK7 o sílice fundida UV |
TDimensión típica | 3 mm x 3 mm x 3 mm, 3,2 mm x 3,2 mm x 3,2 mm |
Llanura | λ/4@632,8nm |
Calidad de la superficie | (rascar/excavar) Mejor que 40-20 |
Desviación del haz | <3 minutos de arco |
Ángulo de incidencia | 0+/-3 |
Transmitancia principal | Tp>95%, Ts< 1% |
Reflectancia principal | Rs> 99%, Rp< 5% |
Revestimiento | "Recubrimiento divisor de haz polarizante en la hipotenusa; recubrimiento antirreflectante en las demás caras de entrada y salida". |
También se pueden solicitar otros tamaños, ángulos de cuña, diámetros y recubrimientos.
¿Listo para comenzar? Consulta por correo electrónico: rose@mt-optics.com
Productos relacionados

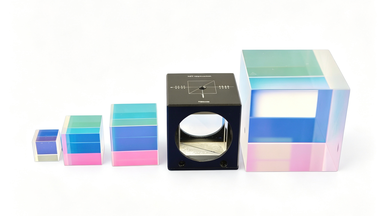

Cubo divisor de haz no polarizante (NPBS)

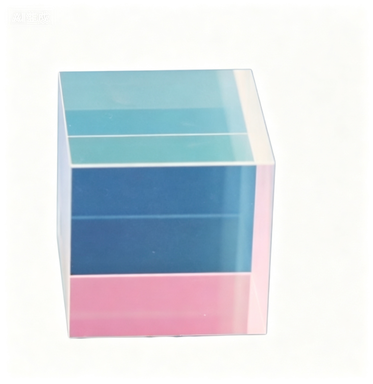

Aislador óptico

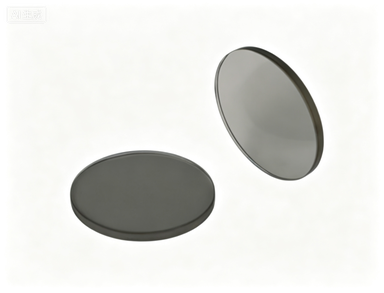

Polarizador lineal de película delgada
Sobre nosotros

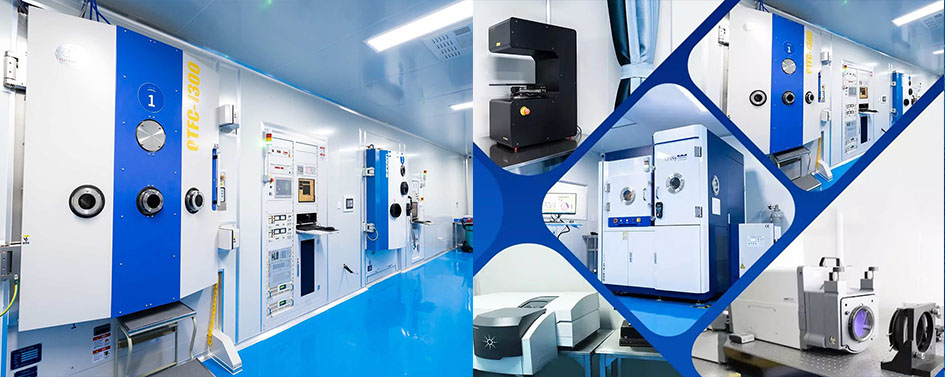

MT-Optics, Inc..Fundada en 2008, MT-Optics es una fábrica privada especializada en la exportación de componentes ópticos multielemento para sistemas de imagen y equipos optomecánicos. Cuenta con maquinaria de fabricación avanzada, incluyendo máquinas de recubrimiento Optorun, rectificado y pulido CNC, pulido de alta velocidad y precisión, limpiadores ultrasónicos, etc., así como instrumentos de inspección como Zygo, Cary 5000, el sistema de medición de prismas Trioptics Prism Master de 0,5", entre otros. Somos proveedores para clientes OEM de alta tecnología.
Nuestras categorías de productos:
Óptica de polarización:Polarizadores Glan Taylor, polarizadores láser Glan, polarizadores Wollaston, polarizadores Rochon, polarizadores láser Glan de alta transmisión, polarizadores Glan Thompson, cubos divisores de haz polarizantes Glan Thompson, desplazador de haz polarizante, combinador de haz polarizante de banda ancha, lámina de onda de bajo orden, lámina de onda de orden cero cementada, lámina de onda de orden cero con contacto óptico, lámina de onda de orden cero con espacio de aire, lámina de onda de orden cero verdadera, lámina de onda de doble longitud de onda, lámina de onda acromática, rotador de polarización de cuarzo, divisor de haz de cubo polarizante (PBS), cubo divisor de haz no polarizante (NPBS), polarizador lineal de película delgada, aislador óptico.
Polarizadores VUV personalizados para láser a 193 nm: Polarizadores Glan Taylor de 193 nm, polarizadores láser Glan de 193 nm, polarizadores Rochon de 193 nm, lámina de onda de bajo orden de 193 nm, lámina de onda de orden cero con espacio de aire de 193 nm, serie ultravioleta de vacío de 193 nm.

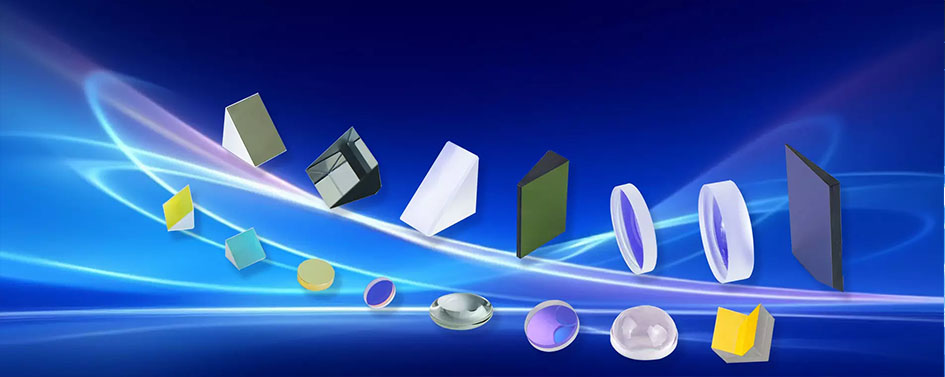

Óptica tradicional: Prisma de cuña de alta precisión, microprisma, prisma de ángulo recto, pares de prismas anamórficos, prisma de paloma, pentaprisma, prisma de techo, retroreflector de cubo de esquina, prisma romboidal,Lente plano cóncava de sílice fundida, lente plano cóncava N-BK7, lente plano convexa CaF2, lente plano convexa de germanio, lente doble convexa, lente plano cóncava de germanio, lente plano cóncava CaF2, lente doble cóncava, lente menisco, lente acromática de ancho de banda, lente cilíndrica cuadrada, ventanas de vidrio óptico BK7, lente plano convexa, ventanas de sílice fundida, ventanas de borosilicato (Pyrex), ventanas de germanio (Ge), ventanas de zafiro, ventanas de fluoruro de magnesio (MgF2), ventanas de borofloat, ventana de Brewster, espejos dieléctricos de alta reflexión, espejos dicroicos, espejos recubiertos de metal (Al Ag Au), cubo divisor de haz, filtros de densidad neutra absorbentes, filtro de vidrio coloreado de alta precisión, ventanas de fluoruro de calcio (CaF2), divisor de haz láser de placa plana.
Recubrimiento óptico: Película de espejo dicroico, película de alta reflectividad, película reflectante metálica, película divisora de haz polarizante, película divisora de haz ordinaria
Óptica infrarroja: Ventanas de germanio (Ge), ventanas de zafiro, ventanas de fluoruro de magnesio (MgF2), ventanas de fluoruro de calcio (CaF2), ventanas de sulfuro de zinc (ZnS), ventanas de seleniuro de zinc (ZnSe)

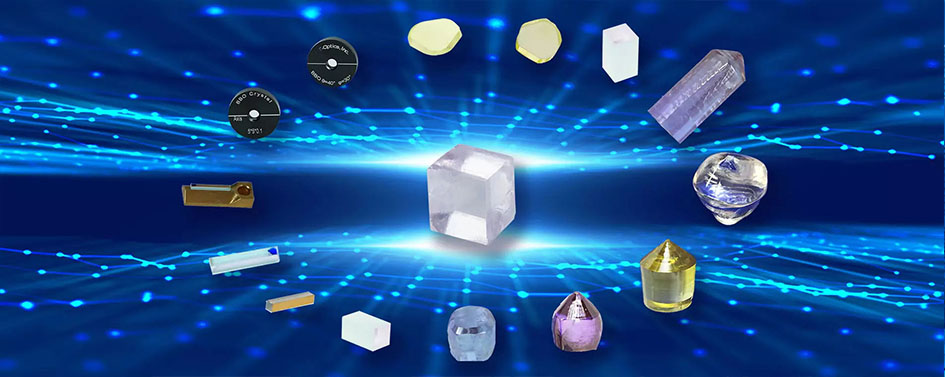

Elementos de cristal: Cristal de borato de beta-bario (BBO), cristal de triborato de litio (LBO), cristal de fosfato de titanilo de potasio (KTP), cristal de KTP polarizado periódicamente (PPKTP), cristal de niobato de litio (LiNbO3), cristal de LN polarizado periódicamente (PPLN), cristal de fosfato de dihidrógeno dideuterio de potasio (KDP-KD*P), cristal de calcita (CaCO₃), cristal de ortovanadato de itrio (YVO4), cristal de borato de alfa-bario (α-BBO), cristal de ortovanadato de gadolinio dopado con neodimio (Nd:GdVO4), cristal de Er:Yb:YAl₃(BO₃)₄, cristal de tungstato de gadolinio y potasio (KGW), cristal de ortovanadato de itrio dopado con neodimio (Nd:YVO4), cristal de granate de galio y terbio (TGG), Cristal de granate de itrio y aluminio dopado con cromo (Cr4+:YAG)
